На очереди разбор работы с gsm-модулем от SimCom SIM900D. Для опытов с этим модулем изготовлена отладочная плата, позволяющая использовать большинство функций, заложенных в модуль: таких как голосовой вызов, использование заряда Li-Ion аккумуляторов, использование ADC, UART, на отдельный разъем выведен сигнал Ring индицирующий о входящих сигналах.

Плата будет применяться в охранных целях, пойдет к примеру на дачу или если есть домик у волги с легкостью обеспечит уведомление об проникновении

Для подключения антенны использован угловой SMA разъем.




Вытравленная и просверленная плата.

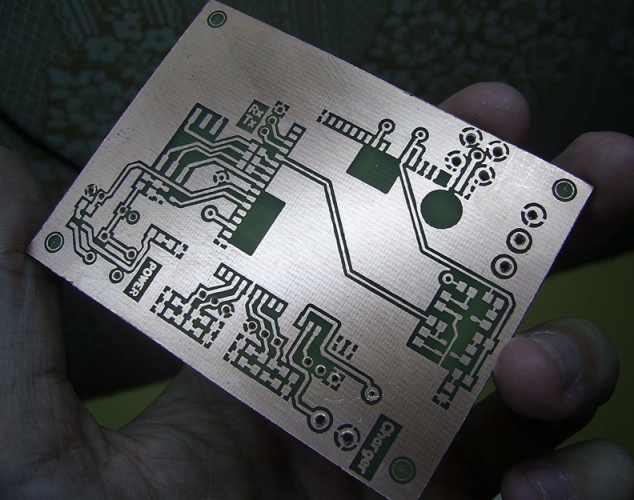

Верхний слой:

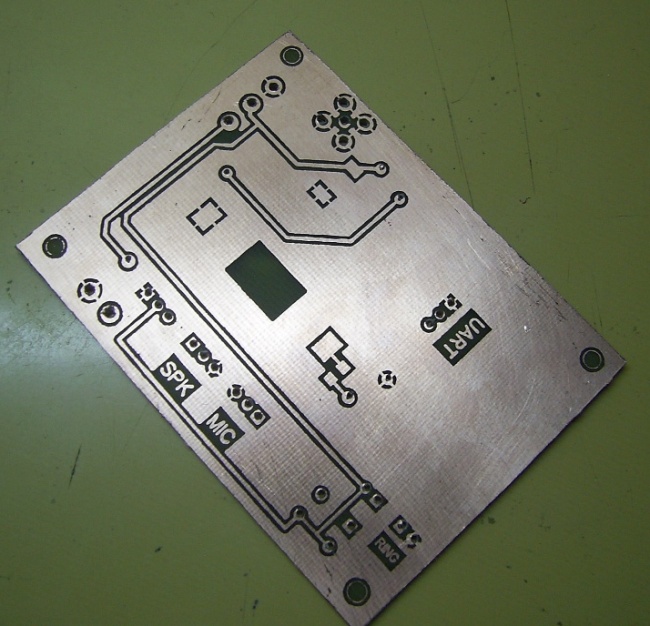

Нижний слой

 На плате не предусмотрен стабилизатор напряжения, поэтому следует позаботиться о питании от внешенго источника напряжения. В качестве источника напряжения был выбран Li- Ion аккумулятор, поэтому предусмотрены разъемы для его подключения, а также клеммы для подключения внешнего источника напряжения в 5 вольт для зарядки аккумулятора

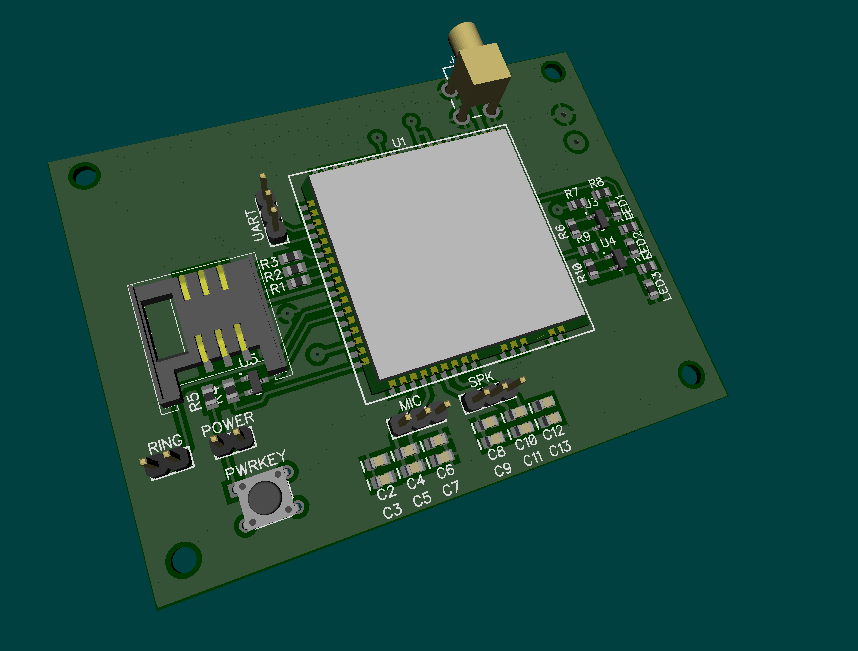

 Вид на собранный модуль
